Modelo OSI: Camada física
Visão Geral
O que se entende? Bits
Meios de transmissão
- Meios guiados: uso de cabos
- Meios não guiados: pelo ar
Meios guiados
- Par trançado
- Fibra óptica
- Cabo coaxial
Topologias
- Barramento
- Estrela
- Anel
- Malha
Modos de transmissão
- Simplex
- Half-Duplex
- Full-Duplex
Equipamentos
- Hub
- Repetidores
Cabo de par trançado
| Categoria | Velocidade Máx. | Frequência Máx. | Distância Máx. | Tipo de Blindagem | Uso Principal |
| CAT5 | 100 Mbps | 100 MHz | 100 metros | UTP (Não blindado) | Legado (Obsoleto) |
| CAT5e | 1 Gbps | 100 MHz | 100 metros | UTP | Redes domésticas e pequenos escritórios |
| CAT6 | 1 Gbps (até 10 Gbps*) | 250 MHz | 100 metros* | UTP ou STP | Redes corporativas (Gigabit) |
| CAT6a | 10 Gbps | 500 MHz | 100 metros | STP (Blindado) | Data Centers e Backbone interno |
| CAT7 | 10 Gbps | 600 MHz | 100 metros | S/FTP (Blindagem dupla) | Ambientes industriais/alta interferência |
*O CAT6 suporta 10 Gbps apenas em distâncias curtas (até 37 ou 55 metros, dependendo do ambiente de interferência).
**Frequência maior significa menor sensibilidade a ruídos
Padrões BASE
| Padrão | Nome Comum | Velocidade | Cabo Mínimo | Pares Usados | Distância Máx. |
| 100BASE-TX | Fast Ethernet | 100 Mbps | CAT 5 | 2 pares | 100 metros |
| 1000BASE-T | Gigabit Ethernet | 1 Gbps | CAT 5e | 4 pares | 100 metros |
| 2.5GBASE-T | Multi-Gigabit | 2.5 Gbps | CAT 5e | 4 pares | 100 metros |
| 5GBASE-T | Multi-Gigabit | 5 Gbps | CAT 6 | 4 pares | 100 metros |
| 10GBASE-T | 10G Ethernet | 10 Gbps | CAT 6a* | 4 pares | 100 metros |
*O 10GBASE-T funciona em cabos CAT 6, mas apenas em distâncias reduzidas (até 55m). Para os 100m completos, exige-se o CAT 6a.

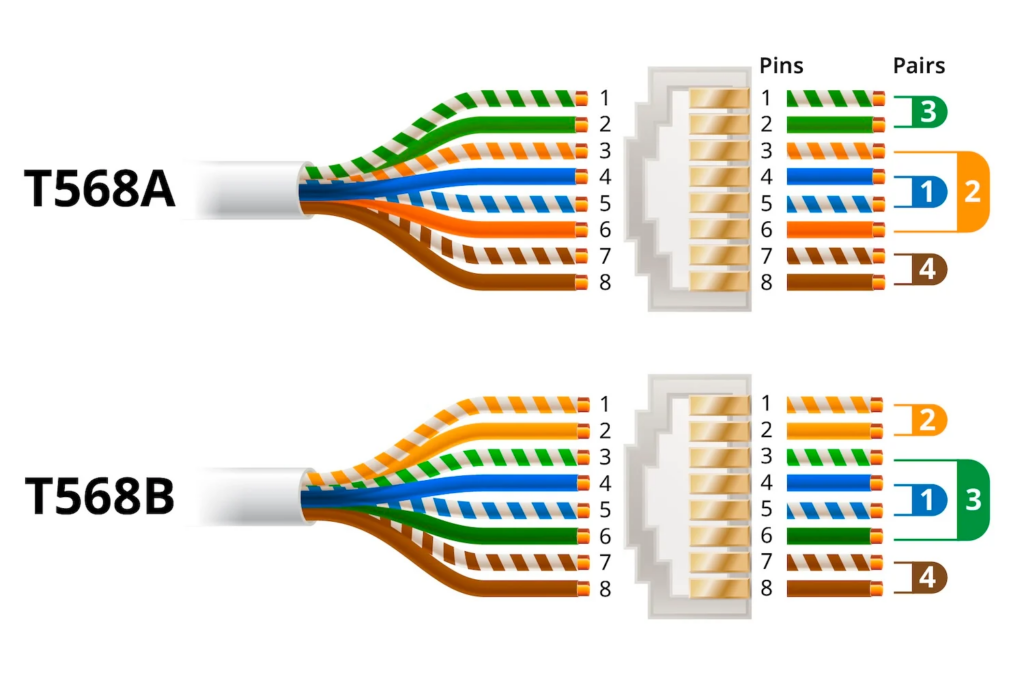

Normas TIA/EIA
Cabo fibra óptica
- Monomodo (SM): Núcleo fino, um único feixe de luz (laser), longo alcance, cara.
- Multimodo (MM): Núcleo grosso, múltiplos feixes (LED), curto alcance, mais barata.
| Padrão | Nome | Velocidade | Tipo de Fibra | Comprimento de Onda | Distância Máx. |
| 100BASE-FX | Fast Ethernet | 100 Mbps | Multimodo (MM) | 1310 nm | 2 km |
| 1000BASE-SX | Gigabit (Short) | 1 Gbps | Multimodo (MM) | 850 nm | 220 m – 550 m |
| 1000BASE-LX | Gigabit (Long) | 1 Gbps | SM ou MM | 1310 nm | 5 km (SM) / 550 m (MM) |
| 10GBASE-SR | 10G (Short) | 10 Gbps | Multimodo (MM) | 850 nm | 300 m (OM3) |
| 10GBASE-LR | 10G (Long) | 10 Gbps | Monomodo (SM) | 1310 nm | 10 km |
| 10GBASE-ER | 10G (Extended) | 10 Gbps | Monomodo (SM) | 1550 nm | 40 km |
